martes, 18 de octubre de 2011

Metaform




Vídeo promocional de la empresa norteamericana Intran. Con sede en Minneapolis, esta empresa desarrollo en 1982 un software para la edición de páginas basado en la estación de trabajo PERQ 2. Este software, denominado Metaform, fue muy innovador en el uso de una interfaz gráfica y un ratón de tres botones, anticipándose al Apple Lisa.

Hay que tener en cuenta que en los sistemas de fotocomposición de esa época, sólo era posible visualizar en la pantalla de fósforo verde, una línea de comandos y códigos de composición tipográfica, ya que no disponían de capacidad WYSIWYG.

El software Metaform disponía de diferentes herramientas para la gestión de archivos, creación de formularios, diseño de tipografía y creación de gráficos e ilustraciones en mapas de bits.





Los productos de software de la empresa Intran serían comercializados años más tarde por la empresa Xerox Corporation.

La estación de trabajo PERQ 2, tenía una configuración muy avanzada para su época (1982): un disco duro de 35 Mb, una memoria RAM de 1 o 2 Mb, ratón de 3 botones y un monitor de 19" con una resolución de 1280 x 1024 pixels, también disponía de conexión Ethernet.





PERQ T2 ejecutando el software de Intran




Más información en:

http://www.digibarn.com/stories/intran-story/index.htm
http://www.digibarn.com/collections/brochures/xrxintran/
http://www.digibarn.com/collections/userguides/intran/
http://en.wikipedia.org/wiki/PERQ
http://www.chiark.greenend.org.uk/~pmaydell/PERQ/

sábado, 8 de octubre de 2011

Vario-Klischograph



En la feria Graphic celebrada en la ciudad suiza de Lausanne en 1957, fue presentado el grabador electrónico de clichés o estereotipos (formas impresoras para tipografía) el Vario-Klischograph K181, fabricado por la empresa alemana Hell.

Este grabador aportaba una serie de ventajas importantes frente a su antecesor el Klischograph K151, ya que permitía ampliar o reducir el tamaño del grabado, alcanzar mayores velocidades de producción y era capaz de grabar placas para trabajos en cuatricromía. Gracias a este dispositivo se inicia la era de la reproducción electrónica del color, reemplazando a las complejas y delicadas técnicas fotoquímicas empleadas hasta entonces.




El funcionamiento del Vario-Klischograph se basaba en un cabezal de lectura, el cual escaneaba el original punto a punto, la luz reflejada hacia el cabezal era transformada por las células fotoeléctricas en impulsos eléctricos. En función de la cantidad de luz reflejada por el original se obtenían áreas con mayor o menor grado de grabado lo que permitía controlar el tono a reproducir.



Cabezal de escaneado de originales


Estos impulsos eléctricos permitían al cabezal de grabación crear los puntos de trama sobre la placa. Mediante un pantógrafo, los movimientos del cabezal de escaneado eran transmitidos al cabezal de grabación.

A través de un mecanismo ajustable se podía controlar el grado de ampliación o reducción del grabado respecto al original escaneado, el rango de reproducción iba del 33% hasta el 400%. El formato máximo de escaneado era de 34 x 48 cm. para opacos y de 20 x 25 para diapositivas, mientras que el formato máximo de grabado era de 31 x 43 cm.



Cabezal de grabado

Para la grabación de trabajos en color, la luz reflejada por el original es separada mediante filtros del color correspondiente y las placas son rotadas para evitar el efecto moiré de la trama. Los tramados que se podían grabar correspondían a lineaturas de entre 24 a 70 líneas por centímetro. Podían ser grabadas placas de diferentes metales como el zinc, aluminio, cobre o manganeso de entre 0,5 a 2 mm de espesor.


Panel de control



En la siguiente imagen podemos ver el stand de la empresa Hell en una feria de artes gráficas en Paris en 1960.


La primera empresa que instaló un dispositivo Vario-Klischograph fue la británica Sun Engraving Co. Ltd. en 1958 y por la editorial alemana Georg Westermann Verlag y la fotomecánica de Hamburgo Gries Klischee Klischeeanstalten.

En las siguientes imágenes podemos ver las instalaciones de reproducción de la empresa Bussière Arts Graphiques de Paris.






Fuentes:

https://picasaweb.google.com/118086036222722389838
http://www.sunprintershistory.com/
http://scottishprintarchive.org/
http://www.bussiere.fr/






miércoles, 8 de junio de 2011

La fotocomponedora de 2ª generación

Louis Moyroud en el centro y René Higonnet, a la derecha; inventores de la primera fotocomponedora del mundo en 1949.


En la siguiente imagen podemos ver el teclado de composición, los paneles de control y la unidad de exposición de una fotocomponedora Lumitype.




En estas fotocomponedoras de 2ª generación los caracteres se almacenan como imágenes negativas dispuestos en varias filas en un disco que gira, este disco se denomina disco porta-matrices. El teclista compone los textos mediante un teclado eléctrico y posteriormente un sistema óptico ordena los caracteres del disco para ir realizando exposiciones sobre un papel fotográfico mediante un flash estroboscopico. Era posible componer textos de entre un cuerpo de 5 a 28 puntos. Gracias a este sistema de exposición los modelos posteriores de la Photon Lumitype, alcanzarían una producción de 28.000 caracteres por hora.



En la imagen podemos ver el disco porta-matrices de una fotocomponedora Lumitype 200. Este disco se expone en el museo de la Imprenta de la ciudad francesa de Lyon.



El primer libro compuesto en su totalidad sin tipos móviles desde Gutenberg, fue "El Maravilloso Mundo de los Insectos" de Albro T. Galia, se publicó en 1953 en Nueva York por ediciones Rinehart. Contiene 292 páginas de texto y 46 de fotografías. Para la composición del libro se empleo una fotocomponedora Lumitype. El primer periódico enteramente compuesto mediante fotocomposición con la Lumitype 200 fue el "Patriot Ledger" de Quincy (Massachusetts ) en 1954.


Debido a un mala aceptación inicial por parte de los impresores franceses y a diversos problemas financieros, las fotocomponedoras Lumitype fueron comercializadas inicialmente en los Estados Unidos por la empresa Lithomat Corporation, con la marca Lumitype Photon y fueron presentadas en Nueva York en 1949.




Las ventajas tecnológicas de las Photon Lumitype, fueron aprovechadas por la prestigiosa fundición tipográfica francesa Deberny Peignot y por el diseñador de tipos Adrian Frutiguer, que diseño el tipo Univers especialmente para este tipo de fotocomponedoras.


Fuentes:

http://blog.typogabor.com/2007/05/24/production-graphique-pour-les-graphistes-et-designers-la-typographie-lere-de-la-photocomposition/
http://www.prepressure.com/library/prepress-history/1950-1959
http://fr.wikipedia.org/wiki/Lumitype
http://ditwww.epfl.ch/SIC/SA/SPIP/Publications/spip.php?article686
http://www.imprimerie.lyon.fr/imprimerie/sections/fr/collections/vitrine_12
http://produccionumh19.wordpress.com/2009/03/25/la-fotocomposicion-phototypesetting/
http://metaform.ch/blog/category/legends/

Tecnologías de composición tipográfica

En el siguiente vídeo, podemos conocer las diferentes tecnologías de composición tipográfica: composición manual, linotipia, monotipia, fotocomposición, autoedición.

lunes, 11 de abril de 2011

21 aniversario de Adobe Photoshop



En 1987, Thomas Knoll, un estudiante de doctorado en la Universidad de Michigan, comenzó a escribir un programa en su Macintosh Plus para mostrar imágenes en escala de grises en una pantalla monocromo. Este programa, llamado Display, llamó la atención de su hermano John Knoll, un empleado de Industrial Light & Magic, que recomienda Thomas convertirlo en un programa de edición de imágenes de pleno derecho. Thomas se tomó un descanso de seis meses a partir de sus estudios en 1988 para colaborar con su hermano en el programa, que se había cambiado el nombre ImagePro. Más tarde ese año, Thomas rebautizó su programa Photoshop y llegaron a un acuerdo a corto plazo con el fabricante del escáner Barneyscan de distribuir copias del programa con un escáner de diapositivas, un "total de unos 200 ejemplares de Photoshop fueron enviados" de esta manera.

Durante este tiempo, John viajó a Silicon Valley y dio una demostración del programa a los ingenieros de Apple y Russell Brown, director de arte en Adobe. Ambas exhibiciones fueron exitosos, y Adobe decidió comprar la licencia para distribuir en septiembre de 1988. Mientras que John trabajó en plug-ins en California, Thomas permaneció en Ann Arbor escribir el código del programa. Photoshop 1.0 fue lanzado en 1990 para Macintosh exclusivamente.



http://forum.imugph.com/index.php?action=printpage;topic=2939.0

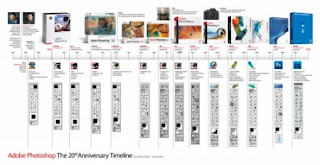

Para conmemorar el 20 aniversario de Photoshop Gizmodo ha publicado la línea de tiempo visual se ve a continuación ...



Aquí se puede descargar el timeline en alta resolución:


http://gizmodo.com/#!5476064/the-definitive-photoshop-timeline
